A série HDR-15 é uma fonte de alimentação ultra slim de 15W para trilho DIN, projetada para instalação nos perfis TS35/7.5 ou TS-35/15. Com apenas 17,5mm (1SU) de largura, proporciona economia de espaço em painéis elétricos. Aceita entrada em faixa de 100-240VCA / 120-373VCC e está em conformidade com a norma BS EN/EN61000-3-2 para controle de harmônicas.
Com eficiência de até 87% e carcaça em plástico, opera entre -30°C e +70°C por convecção natural, sem ventilação forçada. Possui certificações para automação residencial e industrial (IEC62368-1, UL508, UL62368-1, BS EN/EN61558-2- 16).
| HDR | - 15 - | 12 |
|
Nome da série |
Potência nominal (W) | Tensão de saída (V) |
| Parâmetro | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 |
| Tensão CC de Saída | 5V | 12V | 15V | 24V | 48V |
| Corrente Nominal | 2,4A | 1,25A | 1,0A | 0,63A | 0,32A |
| Faixa de Corrente | 0~2,4A | 0~1,25A | 0~1,0A | 0~0,63A | 0~0,32A |
| Potência Nominal | 12W | 15W | 15W | 15,2W | 15,4W |
| Ondulação e Ruído (máx.) | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p |
| Ajuste de Tensão de Saída | 4,5~5,5V | 10,2~13,8V | 13,5~18V | 21,6~29V | 42~54V |
| Regulação de Linha | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Regulação de Carga | ±1,0% | ±1,0% | ±1,0% | ±1,0% | ±1,0% |
| Faixa de Tensão de Entrada | 100-240VCA |
| Faixa de Frequência | 50/60Hz |
| Corrente CA Típica | 0,5A/115VCA 0,25A/230VCA |
| Corrente de Inrush | 45A/230VCA |
| Tempo de Subida / Partida | 1500ms, 30ms/230VCA; 2000ms, 30 ms/115VCA (carga total) |
| Tempo de Hold-up | 30ms/230VCA; 10ms/115VCA (carga plena) |
| Proteção contra Sobrecarga | 105% a 150% da potência nominal |
| Modo de proteção: modo "hiccup" quando a tensão de saída é <50%, com recuperação automática após a remoção das condições de carga anormais; modo de corrente constante quando a tensão de saída está entre 50% e 100%, com recuperação automática após a remoção das condições de carga anormais. | |
| Proteção contra Sobretensão | |
| Modo de proteção: proteção contra modo "hiccup" | |
| Proteção contra Curto-Circuito | Saídas positiva e negativa em curto-circuito |
| Modo de Proteção: Modo Hiccup, com recuperação automática assim que as condições anormais forem eliminadas. |
| Temperatura de Operação | -30℃ a 70℃ (consulte a curva de redução de potência) |
| Temperatura de Armazenamento | -40°C a +85°C / Umidade: 10~95% UR sem condensação |
| Umidade de Operação | 20~90% UR sem condensação |
| Altitude de Operação | Até 2.000 metros |

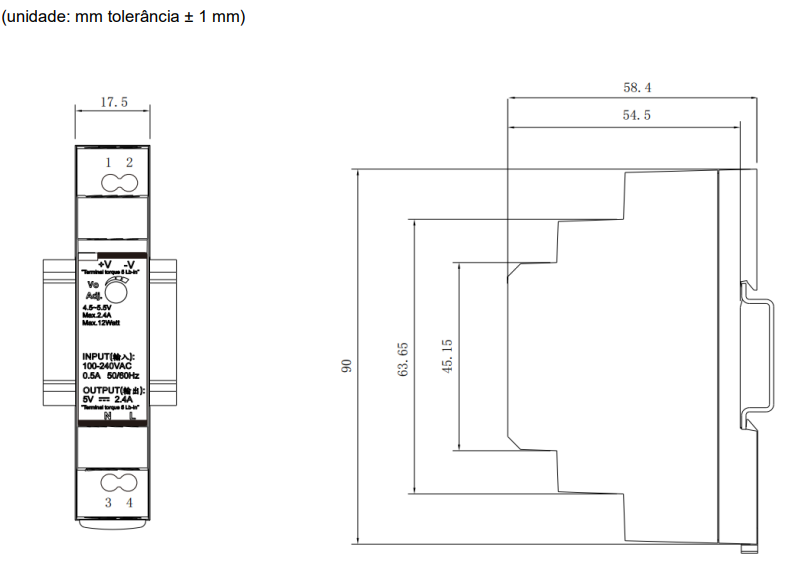

| Dimensões (L × A × P) | 17,5 x 90 x 54,5mm |
| Peso / Embalagem Aprox | 90g |
| Trilho DIN Admissível | TS-35/7,5 ou TS-35/15 |
*Imagens ilustrativas
NÃO acompanha trilho din
