O GW1101-1D(RS-485)-TB-P(12-48VDC) é um gateway Modbus projetado para integrar redes Modbus RTU/ASCII e Modbus TCP; ele pode realizar a conversão entre os protocolos Modbus RTU/ASCII e Modbus TCP. Este produto possui 1 porta serial RS-485/422 e 1 porta Ethernet de cobre de 100M. Ele adota a montagem em parede para atender aos requisitos de diferentes cenários de aplicação.
O gateway Modbus suporta vários protocolos de rede, como Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS e DHCP. Possui função de gerenciamento completa e suporta controle de acesso, configuração rápida, atualização online, etc. Os modos de operação RTU Master, RTU Slave, ASCII Master, ASCII Slave e outros são suportados; suporta até 256 acessos de clientes Modbus TCP (mestre) e conecta até 128 dispositivos servidores Modbus TCP (escravo). TELNET, WEB, SSHD e outros modos de acesso também são suportados. Pode proporcionar aos usuários uma boa experiência com um design amigável da interface do sistema de gerenciamento de rede, operação simples e conveniente.
A chave DIP permite a configuração de resistência pull-up/down e resistência terminal com um único botão. O hardware adota um design sem ventoinha, de baixo consumo de energia, com ampla faixa de temperatura e tensão e passou por rigorosos testes de padrões industriais, o que o torna adequado para ambientes industriais com requisitos severos de EMC. Pode ser amplamente utilizado em controle e gerenciamento de PLC, Sistema de Automação Predial, Sistema de Automação de Saúde, instrumentos de medição e sistema de monitoramento de forças ambientais, etc.
Aplicações - Amplamente usado em:

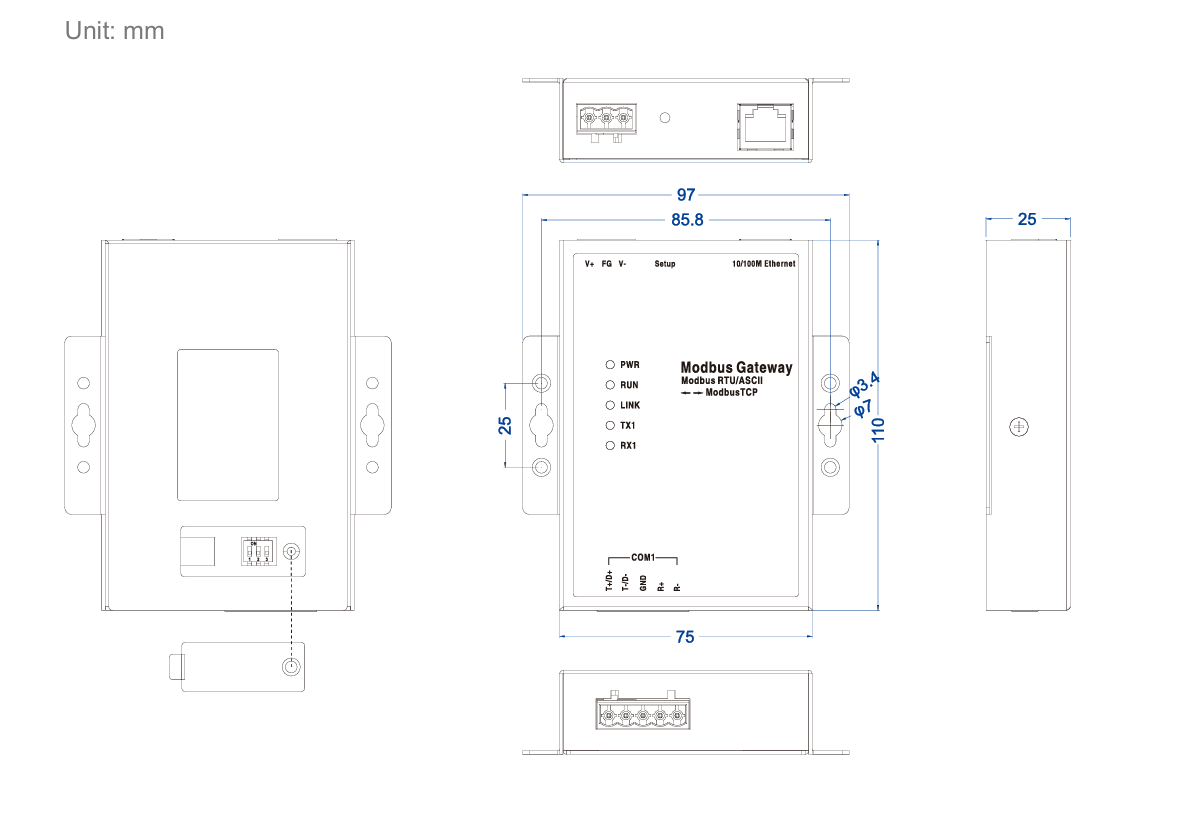

Dimensões e Peso Aproximado
| Dimensão | Medida Aproximada |
| Altura | 2,5cm |
| Largura | 9,7cm (com alças) |
| Profundidade | 11cm |
| Peso | 0,3Kg |
Características Fisicas:
Especificações Técnicas
| Ethernet | Valor |
| Padrão: | 10Base-T, 100Base-TX |
| Protocolo: | Modbus TCP, TCP, IP, UDP, ARP, HTTP, Telnet, SNMP, ICMP, DHCP, DNS |
| Taxa: | 10/100M com Controle Automático de Fluxo, Ajuste Automático MDI/MDI-X |
| Quantidade de interfaces: | 1 |
| Formato da interface: | RJ45 |
| Modo duplex: | Modo Full/Half Duplex com Autoadaptação |
| Porta Serial | Valor |
| Padrão: | EIA RS-485, RS-422 |
| Protocolo: | Modbus RTU/ASCII |
| Quantidade de portas seriais: | 1 porta serial RS-485/422 |
| Sinais RS-485: | D+, D-, GND |
| Sinais RS-422: | T+, T-, GND, R+, R- |
| Formato da interface: | utiliza blocos de terminais de 5 pinos com espaçamento de 5,08 mm |
| Controle direcional: | a direção RS-485 utiliza a tecnologia de Controle Automático de Direção de Dados (ADDC) |
| Operação Modos: | RTU Master, RTU Slave, ASCII Master e ASCII Slave |
| Quantidade de conexões: | suporta até 256 acessos de clientes Modbus TCP (mestres) e até 128 dispositivos servidores Modbus TCP (escravos) |
Certificação: CE, FCC, RoHS
Observação: Este é um equipamento de aplicação profissional, desenvolvido para uso em ambientes industriais. Para garantir segurança e desempenho adequado, recomendamos que a instalação e configuração sejam realizadas por profissional qualificado, conforme orientações do manual técnico.
O datasheet completo pode ser consultado no link abaixo para verificação detalhada das especificações.
